Vad är meningen med schema 40 rör?
Inom industriell rörledning avser "schema" tjockleken på en rörvägg. Det numeriska värdet i "Schema 40" representerar specifikt rörets tryckklassificering. I det här fallet är röret utformat för att motstå ett tryck på 40 pund per kvadrattum (PSI). Därför är Schedule 40S-rör väl-lämpade för applikationer där måttliga tryckförhållanden förekommer.
Specifikt är Schedule 40 stålrör en beteckning som används för att indikera en viss standardtjocklek för rör. I samband med stålrör betecknar Schedule 40S en medeltjocklek, och det är ett av de vanligaste scheman som används i olika applikationer. Detta kan vara särskilt fördelaktigt i scenarier där en robust och kostnadseffektiv-ledningslösning krävs, till exempel i vattensystem, VVS eller allmänna infrastrukturprojekt.
Baserat på NPS och schema för ett rör, kan rörets ytterdiameter (OD) och väggtjocklek erhållas från referenstabeller som de nedan, som är baserade påASME B36.10Moch B36.19M.
SCH 40 Rörmått OD Väggtjocklek Vikt
| Nominell storlek [tum] | Ytterdiameter [tum] | Ytterdiameter [mm] | Väggtjocklek [tum] | Väggtjocklek [mm] | Vikt [lb/ft] | Vikt [kg/m] |
|---|---|---|---|---|---|---|
| 1/2" NPS15 | 0.84 | 21.3 | 0.109 | 2.77 | 0.85 | 1.27 |
| 3/4" NPS20 | 1.05 | 26.7 | 0.113 | 2.87 | 1.14 | 1.7 |
| 1" NPS25 | 1.32 | 33.4 | 0.133 | 3.38 | 1.69 | 2.52 |
| 1 1/4" NPS32 | 1.66 | 42.2 | 0.14 | 3.56 | 2.29 | 3.41 |
| {{0}/2" NPS40 | 1.9 | 48.3 | 0.145 | 3.68 | 2.74 | 4.08 |
| 2" NPS50 | 2.375 | 60.3 | 0.154 | 3.91 | 3.68 | 5.47 |
| {{0}/2" NPS65 | 2.875 | 73.0 | 0.203 | 5.16 | 5.84 | 8.69 |
| 3" NPS80 | 3.5 | 88.9 | 0.216 | 5.49 | 7.64 | 11.36 |
| 3 1/2" | 4.0 | 101.6 | 0.226 | 5.74 | 9.18 | 13.66 |
| 4" NPS100 | 4.5 | 114.3 | 0.237 | 6.02 | 10.87 | 16.18 |
| 5" NPS125 | 5.563 | 141.3 | 0.258 | 6.55 | 14.72 | 21.91 |
| 6" NPS150 | 6.625 | 168.3 | 0.28 | 7.11 | 19.11 | 28.44 |
| 8" NPS200 | 8.625 | 219.1 | 0.322 | 8.18 | 28.77 | 42.82 |
| 10" NPS250 | 10.75 | 273.1 | 0.365 | 9.27 | 40.79 | 60.7 |
| 12" NPS300 | 12.75 | 323.9 | 0.375 | 9.53 | 49.91 | 74.28 |
SCH 40 SS Rörstorlekar
| NPS | 1/2 | 3/4 | 1 | 1¼ | 1½ | 2 | 2½ | 3 | 3½ | 4 |
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 90 | 100 |

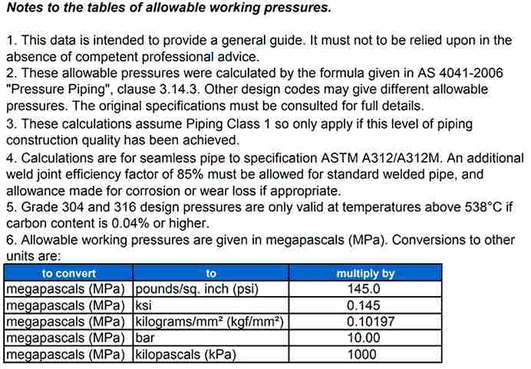

SS Schedule 40S Pipes Tryckklassificering
Vanliga frågor (FAQ)
1. Är Schedule 40-rör galvaniserat?
Schema 40 hänvisar till tjockleken, inte beläggningen. Däremot kan SCH 40-rör varagalvaniserad(zink-belagd) för att förhindra rost eller lämnas som "svart stål" för olje- och gastillämpningar.
2. Kan Schedule 40 stålrör svetsas?
Ja. SCH 40-rör i kolstål är mycket svetsbart med standardmetoder som TIG, MIG eller stavsvetsning, vilket gör det idealiskt för strukturella ramar.
3. Vad är skillnaden mellan SCH 40 och SCH 80?
Den största skillnaden ärväggtjocklek. Schema 80 har en tjockare vägg, vilket gör att den kan hantera högre inre tryck än schema 40.
